2017.7.22

HELIX(へリックス)7とHELIX(へリックス)9の後悔しない選び方!!

こんにちはハミンバードブログです。



最近は早朝から気温が暑く、日中は魚ではなく自分がシェードに入りたくなりますね。(-Д-)

まさにAmazing Hotです!!釣りをする時は大量の水分を忘れないように気を付けてください。



今回は今まで紹介してきたHELIXシリーズの中で迷われる方も多い7インチと9インチの違いや選び方についてご紹介いたします。

お悩みの方は是非参考にしてみてください。



では早速比較していきましょう。

●本体サイズ

本体のサイズは画面サイズより大きくなります。

モデル縦(mm)横(mm)奥行(mm)
HELIX7 G2N/G2138.18267.7275.44
HELIX9 G2N180.70341.38101.37



画像で比較するとこのような差になります。

HELIX7は丁度良いサイズ感です。HELIX9はHELIX10と本体のサイズが共通の為、本体サイズに比べて画面の枠が少し太くなります。

しかしHELIX9は本体のデザインがフラットで画面が9インチなので、あまり画面が小さく感じません。



●外部機能

①スロット

HELIX7・・・マイクロSDスロット1枚

HELIX9・・・SDスロット2枚

マップを使い分けたい方はSDスロット2枚のHELIX9がオススメです。



②振動子

 <画像上:XNT 9 SI 180 T 画像下:XM 9 20 MSI TM>

 XNT 9 SI 180 TはHELIX7 G2N/G2のSIモデル振動子になります。ちなみに、HELIX9 SI G1モデル(MEGAイメージ非搭載モデル)も同じです。

使用できる周波数は2D:200kHz,83kHz サイド・ダウン:455kHzの3周波です。

特徴はとにかくコンパクト!この振動子1つでサイドイメージ、ダウンイメージ、2Dだけでなく水温もセンサーも内蔵されています。エレキのモーター部分に振動子を付けたい方は水の抵抗が少ないので、ペダルの踏む重さが抑えられます。



 XM 9 20 MSI TMはHELIX9 G2Nの振動子でMEGAイメージモデル共通になります。

使用できる周波数は2D:200kHz,83kHz サイド・ダウン:1.2MHz,800kHz,455kHzの5周波です!!

サイズもXNT 9 SI 180 Tと比べて大きくなり手に持った感じは少しずっしりした重さがあります。取り付けブラケットは金属製に変わっています。ですが使用できる周波数が5周波もあり、もちろん水温センサーも内蔵。他社製の2D、サイド、ダウン全て見れる振動子と比べると一回り小さいです。



③架台

HELIX7は樹脂製の架台、HELIX9は金属製の架台になります。

樹脂製の架台でも強度はありますので、心配はありません。

金属製のHELIX9架台はRAMマウント(キサカ様品番:700111)にそのまま取り付けが可能です。



しかしHELIX7用の架台はRAMマウントには穴位置が合いません(ノдヽ)

HELIX7用のRAMマウントは専用品(キサカ様品番:820401)を用意して頂きましたので、代理店の株式会社キサカ様にお問い合わせください。

HELIX7用だけでなくHELIX5用の架台(キサカ様品番:815301)も用意して頂いております。

※現在、上記品番はキサカ様のカタログ掲載商品外となっております。

※受注後の発注となりますので、納期に時間がかかりますので予めご了承ください。



↓架台取付ベースについての商品情報は下記のURLよりご確認ください↓

https://www.kisaka-direct.com/products/list.php?transactionid=e36a481de83f603bad0ac44c57c43033295d81f5&mode=search&category_id=4381&name=&keep_category=4381&product_code=&search.x=44&search.y=22



●搭載機能

①サイドイメージ

 ハミンバードが得意とする機能の1つであるイメージング機能。 サイドイメージの映りの良さはハミンバードが綺麗と多くの方から好評を頂いております!!

 そんなサイドイメージも使用可能な周波数がモデルによって違っています。

 HELIX7 G2N/G2    ⇒455kHz

  HELIX9 G2N     ⇒1.2MHz/800kHz/455kHz

  HELIX7 G2N/G2シリーズは1周波に対しHELIX9 G2Nは3周波の使用ができます!!



実際にテストで撮影した画像を比較していきます。

 <HELIX7 G2N/G2>

   サイドイメージは綺麗に映ります。HELIX7 G2N/G2は広範囲を綺麗に映せる455kHzです。

 ハミンバードHELIX7を実際に使用てみるとボトムの変化立木、さらには小魚(ベイト)の群れもしっかりと映しす事ができます。

ストラクチャーやベイトの群れを探してターゲットを狙う釣り方には十分な機能を備えており、価格的にも非常にオススメの1台です!!



 <HELIX9 G2N>



HELIX9 G2Nでは1.2MHzが搭載されているので、ストラクチャーも細部まで鮮明に映すことができます。

今まで以上に映し出せるので画像の様にストラクチャーに付く魚や魚の形までも映し出すことが出来ます。サイド・ダウンイメージングの周波数も3周波使えるので魚探掛けやサイドイメージを使ったピンポイントの釣りをする方にはオススメのモデルです。



②2D(カラー魚探モード)

 ハミンバードの2D機能は河口湖で撮影した画像です

 <HELIX7 G2N/G2>

 <HELIX9 G2N>



2つの画像を比べるとボトム付近の映り方が少し異なります。これは本体のスペックの違いです。

解像度はどちらも800H×480Vですが、カラーの使用可能色が異なります。

HELIX7 G2N/G2・・・256色

HELIX9 G2N・・・65000色

色分けの違いによりHELIX9 G2Nは画面のドットが細かくなるので映りも変わってきます。



③AutoChartLive

ハミンバードの画期的機能でもあるAutoChartLiveは釣りをしながら自動でマップを作ってくれます。

関東で多いリザーバーは等深線図がMAPに入っていないため、この機能はリザーバーに行かれる方はオススメです。

(画像は亀山湖)

AutoChartLiveには等深線図だけでなくハードボトムやウィード等の植生を判別するボトムレイヤー機能が搭載されています。

(画像上:ハードボトム判別機能 画像下:植生判別機能)



この機能はHELIX5~HELIX12のG2/G2Nの全モデルに搭載されています。HELIX7なら分割画面も使いやすいので、1台で魚探機能やマップ機能を使いたい方やを魚探の2台付けをしたい方にもオススメです。

AutoChartLiveは本体に8時間分しか録画できませんので、AutoChartLiveを駆使して釣りを楽しみたい方はAutoChart ZeroLine MSDをご使用ください。

AutoChart ZeroLine について詳しく知りたい方は下記の内容をご参考ください。

オートチャートゼロラインカードとナビオニクスの選択(GPSマップデータ)



秋以降のシーズンは魚探を使った釣りが増えてきます。これからの時期に向けて魚探の買い替えや、新規購入を検討されている方は、使いたい機能や釣りのスタイルに合わせてHELIXシリーズを選んでみてはいかがでしょうか。



紹介した商品の詳細はこちらから

HELIX7シリーズ☛http://www.okada-corp.com/products/?p=8277

HELIX9~12MEGAシリーズ☛http://www.okada-corp.com/products/?p=8270

AutoChartLive ZeroLine MSD☛http://www.okada-corp.com/products/?p=8457

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆

――――――――――――――――――――――――――――――――――――――――――



次回もお楽しみに!



Category :
AUTO CHART LIVE
HELIXシリーズ
アクセサリー
サイドイメージ
ダウンイメージ
マップ
取扱関連
商品テスト風景

2017.7.14

河口湖フィールドテスト画像紹介

  こんにちはハミンバードブログです。



いよいよ関東も梅雨明けしそうですね!今年は梅雨らしい雨も少なくダム湖の水位は心配ですね・・・

今回は山梨県の河口湖で行ったフィールドテストの際にHELIX12 CHIRP MEGA SI GPS G2NとHELIX12 CHIRP SI GPSで撮影した画像をご紹介いたします。



まずはこちら

●河口湖大橋

HELIX7 G2N/G2シリーズのテスト画像でも紹介した河口湖大橋をMEGAイメージングをで撮影しました。

HELIX7 G2N/G2シリーズのテスト画像でも紹介した河口湖大橋。

MEGAイメージング(ダウン)で映すと・・・



橋脚の真下付近に崩れた作業用の足場が沈んでいることが分かります!

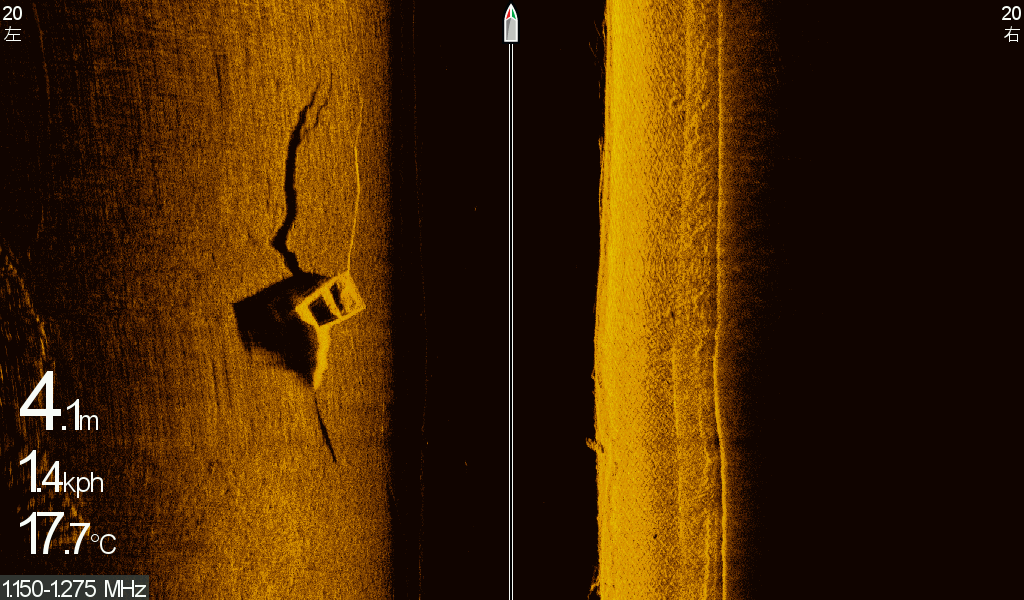

さらにサイドイメージで映すと・・・



橋脚から2mほどの距離を通過しましたが、右側に橋脚が映っており、その真下付近に沈んだ足場があります。足場は右側より左側にハッキリと映っており、通過地点からは左よりに沈んでいることが分かります。



●水草(ウィード)

続いての画像は水中島付近で撮影した水草の画像です。

2Dで映すこのような感じ(水色の部分)でうつります。

見分けるコツは赤い強い反応がボトムから伸びるのがわかります。



ダウンイメージで映すと水草が1本1本伸びているのが映ります。



サイドイメージで魚探掛けをする場合、ウィードはこのように映ります。

1枚目の画像は真下付近からウィードが生えており(白丸部分)、その影(赤丸部分)が伸びています。



上のような場合は比較的見つけやすいですが、遠方に生えている場合は次の画像の様に映ります。

真下付近には何も変化はありませんが、白丸の部分に影が伸びています。ウィードの種類によって高さが違っていたりするので、ウィードの変化を見つけてターゲットを狙ってみると釣果が上がるかもしれません!!



●小魚(ベイト)の群れ

最後にベイトの群れを映した画像です。



一見先ほどのウィードの画像と似ていますが、ベイトとウィードの違いはボトム付近に注目すると分かりやすいかもしれません。ベイトの群れは赤く強い反応がボトムから離れていますが、下のウィードは反応がボトムから伸びていることが分かります。



このベイトとウィードの違いもCHIRP機能が搭載になったことで、よりハッキリと判別できます!!

ダウンイメージを使うと小魚の群れであるとわかります。2Dで判別が難しいときはダウンイメージを使って答え合わせをしてみるのもいいかもしれません。



サイドイメージを使うと自船からどの位置に群れがいるのかが分かります。MEGAイメージになった事で群れの動きも分かりやすくなるので、武器になると思います。



●溶岩帯の変化

(上:HELIX12 CHIRP SI GPS、下:HELIX12 CHIRP MEGA SI GPS G2N)

 最後は溶岩帯の変化を比較した画像です。溶岩帯は今まで以上に凹凸が鮮明にわかります。



●おまけ

サイドイメージで捕えた大きな魚に追われているベイトの群れ。



是非MEGAイメージをお持ちの方は行かれるフィールドで気になるスポットを魚探掛けすると面白い発見があるかもしれません。これからの購入を検討されている方も行かれるフィールドで気になるスポットを探しておくのも楽しみが増えますよ!



今回ご紹介したモデルの製品紹介はこちらから

HELIX9~12☛http://www.okada-corp.com/products/?p=8274

HELIX9~12MEGAシリーズ☛http://www.okada-corp.com/products/?p=8270

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆

――――――――――――――――――――――――――――――――――――――――――



次回もお楽しみに!

Category :
HELIXシリーズ
サイドイメージ
ダウンイメージ
テクノロジー
商品テスト風景

2017.7.7

オートチャートゼロラインカードとナビオニクスの選択(GPSマップデータ)

こんにちはハミンバードブログです。



今回はMAP(マップ)データの違いと選び方をご紹介いたします。

MAPデータとは湖のデータの事を言います。HUMMINBIRDは日本の海岸線(白地図)しか入っておらず、湖や河川のデータは入っていません!(。>д<。)

その為HUMMINBIRDではNAVIONICS HOT MAPS JAPANを使用して頂いておりました。

http://www.okada-corp.com/products/?category_name=navionics

(NAVIONICS HOT MAPS JAPANは一部のモデルで他メーカーにも使用いただけます!!)



ご存知の方もいらっしゃるかと思いますが、AutoChartLive ZeroLine MSDカードも下の画像のようにMAPデータが入っています!!そのためデータ保存だけでなくMAPデータとしても使用することができます。ただし、等深線の有無だけではなく、湖岸線の精度もそこまで高くはないのが現状です。。。あくまでAutoChartLiveのデータ保存がこの商品の一番の売りです。





AutoChartLive ZeroLine MSDの製品情報☛http://www.okada-corp.com/products/?p=8457



NAVIONICS HOT MAPS JAPANとAutoChartLive ZeroLine MSDの使い分けは?

しかし・・・今月末に発売開始するHELIX5,HELIX7は画像の様に SDスロットが1つしか有りません。

そのためどちらか1枚を選んで頂く必要があります<m(__)m>





ではNAVIONICS HOT MAPS JAPANとAutoChartLive ZeroLine MSDカードのどちらを

選んだらが良いのかメリットとデメリットをご紹介いたします。



☆NAVIONICS HOT MAPS JAPANのメリットとデメリット

≪メリット≫

○自然湖(琵琶湖や河口湖等)に等深線図が入っている。

○MAPデータの精度がNAVIONICSAutoChartLive ZeroLine MSDカードより高い。

≪デメリット≫

●AutoChartLiveデータの保存ができない

●マップ対応エリア以外でAutoChartLiveが使用できない

(つまり対応してない河川ではAuto Chart Live をご利用頂けないことになります。。。)



☆AutoChartLive ZeroLine MSDカードのメリット

≪メリット≫

○AutoChartLiveが保存できる(20年分)

○NAVIONICS HOT MAPS JAPANにないエリアでもAutoChartLiveが使用可能

≪デメリッ≫ト

 ●マップの精度が低い

まとめると、、、

自然湖で等深線を見ながら使用する場合はNAVIONICS HOT MAPS JAPANがオススメ

AutoChartLive機能をメインに使用したい場合はAutoChartLive ZeroLine MSDカードがオススメ

ということになります。







スロット2枚のモデルでのMAP切り替え方法

HELIX9~HELIX12をお使いの方はカードスロットが2枚ついており、NAVIONICS HOT MAPS JAPANとAutoChartLive ZeroLine MSDカードを同時に使用することが出来ます。

そのため HOT MAPS JAPANのMAPデータを見ながらAutoChartLiveで録画したい方に切り替え方法をご紹介いたします。

通常NAVIONICS HOT MAPS JAPANとAutoChartLive ZeroLine MSDカードを入れるとAutoChartLive ZeroLine MSDのMAPデータが優先的に表示されます。

①MENUボタンを2回押して矢印ボタン左(→)で「チャート」のコマンドを選択します。

②矢印ボタン↓で「チャートの選択」にカーソルを合わせます。

 ③矢印ボタン左右使用したいMAPを入れたスロット(左)もしくは(右)を選択し切り替えます。



④切り替えが終了したらEXITボタンを押して完了です。

行かれるフィールドに合わせてMAPを使い分ることで使いやすくなると思います。





HELIX MEGAシリーズ取扱説明書間違えのお詫び

現在HELIX MEGAシリーズをお買い上げ頂いた方で、付属の取扱説明書に説明の誤りがございました。誠に申し訳ございません。

取扱説明書の12ページ 表示方法の選択

●オーバーレイ

誤:ボックス内の情報項目の変更ができます。

正:項目情報を変更することはできません。





最後にまとめ

自然湖で等深線を見ながら使用する場合はNAVIONICS HOT MAPS JAPANがオススメ

AutoChartLive機能をメインに使用したい場合はAutoChartLive ZeroLine MSDカードがオススメ

HELIX9以上のカードスロット2枚の方はフィールドに合わせたMAPの使い分けが可能



HELIXの製品情報はこちら

HELIX5のG2☛http://www.okada-corp.com/products/?p=8280

HELIX7のG2/G2Nの☛http://www.okada-corp.com/products/?p=8277

HELIX9~12☛http://www.okada-corp.com/products/?p=8274

HELIX9~12MEGAシリーズ☛http://www.okada-corp.com/products/?p=8270



次回もお楽しみに

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆



――――――――――――――――――――――――――――――――――――――――-―



Category :
AUTO CHART LIVE
HELIXシリーズ
マップ

2017.6.30

HELIX(へリックス)7 G2/G2Nシリーズ テスト

  こんにちはハミンバードブログです。



今週末も天気が悪く、めんどくさがりな私は釣りに行こうか悩んでいます・・・



今回は7月下旬発売開始のHELIX(へリックス)7 CHIRP SI GPS G2Nを山梨県の河口湖でフィールドテストを行ってきました。

その時に撮影した画像を紹介いたします。



HELIX7のG2/G2Nの商品情報はこちら☛http://www.okada-corp.com/products/?p=8277



前回の記事を見ていない方はこちら⇓「HELIX(へリックス)7 G2/G2Nシリーズのオススメポイント紹介」⇓

HELIX7(へリックス7) G2/G2Nシリーズのオススメポイント紹介





では早速紹介いたします。

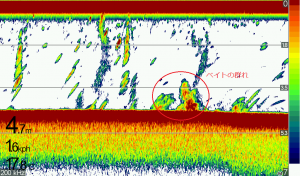

まずはHELIX 7 CHIRP SI GPS G2Nで捕えたボトム付近の小魚(ベイト)を映した画像です。

(スイッチファイヤOFF 感度は9です。)



HELIX 7 CHIRP SI GPS G2NはHELIX 7 SI GPS より映りが細かくなりました。

さらに次の画像ではベイトの群れの下にい大きい魚がいるのがわかります!



次の画像は200kHzと83kHzの2画面表示です(少しノイズが入ってしまっています)

200kHzはボトムとベイトの群れが離れており、CHIRP機能の効果でハッキリとわかります。

83kHzは広角の為ボトムと同化してしまっています・・・





200kHzは周波角が狭く、狭い範囲しか映せませんが精度が上がります。一方で、83kHzは周波角が広い為、広範囲を映せますが精度が下がってしまします。

CHIRP機能も搭載になったことで、今までよりも反応も拾えます。

ダウンイメージではベイトの群れもしっかり映りました!





次に河口湖大橋の橋脚を映したサイドイメージの比較画像です。





今までのサイドイメージよりも橋脚の壁面にある模様の映りが今までよりも明るく鮮明に映りました。同じ感度でも映りが良くなってるので、沈み物やベイトの判別もしやすくなります。



≪豆知識≫

HELIX 7 のサイドイメージレンジ幅のスペックは左右合計60mです。

しかし、、、CHIRPサイドイメージになって、従来イメージング画像より遠方までビームが届きます。

下の画像の通り、深度8m程度ですと左右合計100m(SIレンジ:50m)までボトムを捉えられました。(画像地点のボトムは砂地だと思われます)

これはボトムの硬さによっても変わりますので、あくまでこちらは参考の情報となります。

お客様が行かれる湖の水深や底質によってどの程度捉えられるのか見てみるのも楽しいかもしれません♪



深度にもよりますが、個人的には 一番見やすいのは25mくらいが、真下付近の水中や左右のボトムが見やすくなります。







最後にまとめを・・・

☆CHIRP機能のおかげでベイトや沈み物の映り方が今までより向上。

☆表示画面も増えて使い勝手が向上しました。

☆AutoChartLiveも使えて魚探を使う楽しさが倍増!!



新しいHELIX5、7シリーズは7月下旬の発売予定です!!

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆

Category :
HELIXシリーズ
サイドイメージ
ソフトウエア情報
ダウンイメージ
テクノロジー
商品テスト風景

2017.6.23

HELIX7(へリックス7) G2/G2Nシリーズのオススメポイント紹介

 こんにちはハミンバードブログです



関東もようやく梅雨らしい天候になってきました。後半に帳尻を合わせたように降るのか心配です・・・

今回は前回ご紹介をしました7月下旬販売開始のHELIX7のG2/G2Nシリーズついて、少し踏み込で紹介します。



⇓前回の紹介内容はこちらをチェック⇓

HELIX5、7(へリックス5、7)シリーズ新商品のご案内

ずばり・・・

HELIX7は新機能を搭載し多くの用途に適した7インチ画面のモデルです。



こんな方にオススメです♪

☆小型画面のモデルからステップアップをしたい方

☆1台の魚探でサイド・ダウンイメージ・2Dを駆使したい方

 さらにはレンタルボートで2台取り付けでスペースを確保したい方

☆3分割画面を使って使用したい方

☆アルミボートやFRPのマイボートでネットワーク使用したい方(G2Nモデルのみ対応)

☆AUTO CHART LIVEで自分だけの等深線図を作成したい方

など・・・



様々な用途や釣りのシーンに合わせた使い方が出来ます。



次にオススメポイントをご紹介いたします。

①分割画面が見やすい

HELIX5とHELIX7の分割画面を比べた画像です。

3分割画面(2D+ダウン+サイド)

画像は比較の為、旧モデルのHELIX7 SI GPSを使用してます!

同じ3画面割合での比較すると、HELIX5の場合各画面が縮小されてしまい見難くなってしまいます。



2分割画面(2D+サイド)

2画面分割もHELIX7は大きくなった分拡大され、より細かい反応も見れるよになります!

分割画面でサイドイメージを見る場合にはやはり画面の大きい7インチが見やすいです。

一方、HELIX 5はコンパクトなボディと価格帯が魅力です。

個人的にはHELIX 5は2分割までであれば、見えますので今時期はサイドと2D、冬時期はダウンと2Dと分割画面で見たい画面が決まっている場合には選択肢に入れるのもよいと思います。



②新しいメニュー表示

新しいHELIX7のG2/G2Nシリーズはメニューが新しくなりました。

こちらが今までのHELIX7 SI GPSのメニュー画面です(画像はサンプルの為英語表記です)



今までのHELIX7シリーズはこんなメニュー画面になります。



新しいHELIX7はメニュー表示になり、見やすくなりました。操作のストレスが減ったのが魅力です。



③新しい分割画面

さらに新しい分割画面も追加になりました。

サイドイメージ(上下分割画面)

サイドイメージを上下分割にすることでより拡大した画面で見ることが出来ます。



3画面表示(マップ+2D+サイドイメージ)



真下付近を映す2Dに加えてサイドイメージを見ながらマップ画面まで見ることが出来ます。



3画面表示(マップ+2D+ダウンイメージ)

サイドイメージだけでなくダウンイメージも!

2Dで映った反応が、魚なのかストラクチャーなのか答え合わせが出来ます。



⑤新しいHELIX7はAutoChartLive搭載!

また自動等深線作図機能のAutoChartLiveも搭載されたことで魚探掛けの楽しさもプラスになります(≧∇≦)本体には8時間分の録画が可能です。





AutoChartLive機能は等深線を描けるだけでなく、植生の有無やボトムの硬さも判別が出来るようになります。

植生の判別機能を使うとこのように!



ウィードレイクでは効果バツグンな機能です。ウィードエッジやウィードポケットを簡単に見つけられます。

ボトムの硬さ判別を使うとハードボトムが釣りをしながら分かってしまいます!!

もちろんマップ画面も 7インチ画面になると大きくなり見やすくなります!(画像は亀山湖)



⑥CHIRP機能

CHIRP機能は比較をしてみないと中々分からりずらいので、実際の比較画像で紹介したいと思います。



レンタルボートからマイボートユーザーまで幅広く使えるHELIX7 ネットワーク機能搭載のモデルもラインナップに加わったことでマイボートユーザーの幅が広がりました。

HELIX7 SI GPSとHELIX7のG2/G2Nとのフィールドでの比較画像も紹介いたします!!

HELIX 7 G2, G2Nモデルは7月下旬販売開始予定です♪

予約注文も受け付けておりますので、気になる方はお店にお問い合わせください☆



HELIX7のG2/G2Nの商品情報はこちら☛http://www.okada-corp.com/products/?p=8277

次回もお楽しみに

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆





Category :
AUTO CHART LIVE
HELIXシリーズ
ご案内
サイドイメージ
ダウンイメージ
マップ

2017.6.15

水面ノイズフィルターの設定とMEGAイメージ画像集!

こんにちはハミンバードブログです。

関東も梅雨入りしましたが、天気の良い日が続いていますね♪

今回はイベントなどでご質問を頂きました水面ノイズフィルターの設定方法とテストやイベントで撮影したMEGAイメージ画像集をご紹致します。

他に悩まれている方もいらっしゃいましたら、是非参考にしてみてください。



①今回は水面ノイズフィルター

水面ノイズフィルターとは水面付近の温度変化(サーモクライン)や、水面付近のノイズを拾う機能です。

夏の時期になるとサーモクラインが下がり、シャローエリアではノイズとボトムが同化してしまって画像のように水中の反応がわからなくなってしまう事があります。

そんな時は水面ノイズフィルターの感度を下げることで 、シャローでも水中の状況が

見やすくなります!!

①操作方法は「MENUボタン」を2回押して矢印ボタン→で「ソナー画面表示」の中の「水面ノイズフィルター」を選択してください。

②矢印ボタンの左右で感度をお好みの感度に調節し、EXITボタンを押して完了です!



水面ノイズフィルターの感度をを下げるとで下の画像のようににシャローでも見やすくなりますよ(∩´∀`)∩

お困りの方は是非設定を行ってみてください!!



②MEGAイメージ画像集

まずはカタログやブログなどでたびたび登場する亀山湖で撮影した立木の画像です

前に撮影したこの画像を、今度はMEGAで撮影してきました。

それがこちら。

ボートの流す方向や水位などの状況は少し違っているためか流石に当時と同じ状況ではありませんでした((笑))ですが、立木の画像を比べると木の幹の曲がり具合も綺麗に捉えています!!



続いてダウンイメージではこんな場所も撮影してきました。亀山湖に行かれる方には見覚えのあるこの有名ポイントも

見た目では何もありませんが・・・地形変化に加えオダや立木と凄く富んでいます(釣れるわけですね・・・)



最後に本国のホームページを見たことがある方はご存じ、魚の影の画像ですが!

滋賀県西の湖で実際に撮影してきた魚の画像です!!

実際にタイミングが合えばこのように影がはっきりと影も映ります。

是非MEGAシリーズをお持ちの方は、是非お試しください。



次回もお楽しみに!!






本日ご紹介をしたされている機能搭載モデルはこちら↓

HELIX MEGA シリーズ http://www.okada-corp.com/products/?p=8270

HELIX SI シリーズ http://www.okada-corp.com/products/?p=8274

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆





Category :
HELIXシリーズ
サイドイメージ
ダウンイメージ
マニュアル
商品テスト風景

2017.6.2

HELIX5、7(へリックス5、7)シリーズ新商品のご案内

   こんにちはハミンバードブログです。



最近は夏のような気温になってきました!こまめに水分補給をして熱中症の予防を心がけたいですね!

今回は7月下旬に発売開始になるHELIX5、7(へリックス5、7)シリーズの新商品をご紹介いたします。



まずはHELIX5 SI SERIES(へリックス5 エスアイ シリーズ)から!

HELIX5 CHIRP SI GPS G2(へリックス5 チャープ エスアイ ジーピーエス ジーツー)

価格:¥125,000(マップなし)
        ¥145,000(マップセット)  ※マップはNAVIONICS社製マップ

~商品機能~

○5 インチ/800H ×480V/TFT カラー液晶/256 色

○サイドイメージ(周波数:455kHz/86° 最大深度:30m  サイドイメージ最大幅:左右合計60m)

○ダウンイメージ(周波数:455kHz/86° 最大深度:30m)

○2D        (周波数:200kHz/20°83kHz/60°最大深度:450m)

○GPS内蔵(外付けアンテナは非対応)

ご使用いただく方も多いHELIX5がAutoChartLiveとCHIRP機能を新たに搭載してモデルチェンジします。





続いてはHELIX7 SERIES(へリックス7 シリーズ)



HELIX7 CHIRP SI GPS G2N(へリックス5 チャープ エスアイ ジーピーエス ジーツーエヌ)

価格:¥190,000(マップなし)
        ¥210,000(マップセット)  ※マップはNAVIONICS社製マップ

~商品機能~

○7 インチ/800H ×480V/TFT カラー液晶/256 色

○サイドイメージ(周波数:455kHz/86° 最大深度:30m  サイドイメージ最大幅:左右合計60m)

○ダウンイメージ(周波数:455kHz/86° 最大深度:30m)

○2D        (周波数:200kHz/20°83kHz/60°最大深度:450m)

○GPS内蔵(外付けアンテナはオプション対応)



HELIX7 CHIRP DI GPS G2N(へリックス5 チャープ エスアイ ジーピーエス ジーツーエヌ)

価格:¥150,000(マップなし)
        ¥170,000(マップセット)  ※マップはNAVIONICS社製マップ

~商品機能~

○7 インチ/800H ×480V/TFT カラー液晶/256 色

○ダウンイメージ(周波数:455kHz/86° 最大深度:106m)

○2D        (周波数:455kHz/16°200kHz/28°最大深度:450m)

○GPS内蔵(外付けアンテナはオプション対応)



HELIX7 CHIRP SI GPS G2(へリックス5 チャープ エスアイ ジーピーエス ジーツーエヌ)

価格:¥170,000(マップなし)
        ¥190,000(マップセット)  ※マップはNAVIONICS社製マップ

~商品機能~

○7 インチ/800H ×480V/TFT カラー液晶/256 色

○サイドイメージ(周波数:455kHz/86° 最大深度:30m  サイドイメージ最大幅:左右合計60m)

○ダウンイメージ(周波数:455kHz/86° 最大深度:30m)

○2D        (周波数:200kHz/20°83kHz/60°最大深度:450m)

○GPS内蔵(外付けアンテナは非対応)

 見やすい7インチ画面のHELIX7 はAutoChartLiveとCHIRP機能だけでなく、新たにネットワークを搭載したモデルも登場します。

———————————————————————————–

商品の詳細は下記よりご確認ください♪

HELIX5 SI シリーズ http://www.okada-corp.com/products/?p=8270

HELIX7 シリーズ   http://www.okada-corp.com/products/?p=8274



———————————————————————————–



では、従来のHELIX5、7シリーズには搭載されていなかった追加機能のご紹介です。

①AutoChartLive

AutoChartLiveはご存知の方も多いハミンバードの自動等深線作図機能です。

地形の把握だけでなくオリジナルのマップが作成できるので、今までの魚探の使い方だけでなく魚探掛けの楽しさが増えますよ(≧∇≦)

AutoChartLiveに関する過去の記事はこちら↓

http://www.okada-corp.com/blog/?category_name=auto-chart-live



②CHIRP機能

CHIRP機能は周波数を可変させる機能です。CHIRP機能が搭載されたことで、ボトム付近の魚の反応や魚の群れについたターゲットの魚も映りがよくなります。冬のディープエリアでの釣りに効果が発揮されるかもしれません!



③ネットワーク機能搭載(G2Nシリーズのみ搭載)

従来のモデルはネットワーク機能がなかった為、ヘディングセンサーを使用やGPSポイントの共有が出来ませんでした。G2NシリーズはGPSポイントの共有だけでなく、ディングセンサーや360°イメージも使用できるので痒いところに手が届くモデルです。



④振動子は従来と同じコンパクトな振動子

ハミンバードは振動子1つでサイドイメージ・ダウンイメージ・2Dだけでなく水温センサーも内蔵した

コンパクトな振動子になります。

エレキに振動子を付ける場合はコンパクトで水の抵抗も少なく、エレキのペダルも重くなりません(・∀・)



≪新しいHELIX5、7シリーズはこんな方にお勧めです♪≫

○はじめての魚探購入や魚探のステップアップでサイドイメージやAutoChartLiveを使いたい方は???

   オススメモデル  HELIX5 CHIRP SI GPS G2もしくはHELIX7 CHIRP SI GPS G2

○レンタルボートでヘディングセンサーも使いたい!&アルミやFRPのマイボートでネットワークを組みたい方は???

   オススメモデル  HELIX7 G2N シリーズ



どちらも発売開始は7月下旬頃を予定しております。

初回入荷数は数が限られておりますので、お早めのご注文をお待ちしております!!





新しいHELIX5、7シリーズの情報はこれからドンドンアップしますのでお楽しみに!!

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆







Category :
AUTO CHART LIVE
HELIXシリーズ
ご案内
製品入荷情報

2017.5.25

HELIX(へリックス)の感度の設定方法



こんにちはハミンバードブログです。

関東では梅雨入りも近づいてきました!この時期はアフターも混じって数釣りが楽しい時期ですね!



皆さんは魚探の感度はどのようにされていますか?初めての方はどのように感度を設定したらいいのか分からない方も多いかと思います。

今回はハミンバードの感度設定についてご紹介致します。



感度設定

魚探の2Dを使用する場合はボトムの形状を見たり、子魚(ベイト)の群れや魚を見たり様々だと思います。

ハミンバードは初期設定で、感度は中間の「10」になっています。このときは画像のように多くの情報を拾うため、どれが魚でどれが沈み物か判別しにくいです。

赤丸は高滝湖のテスト中に感度「10」で小魚(ベイト)の群れを映した画像です。

感度が強いと周りのノイズや水中の浮遊物も強い反応として映ってしまします・・・

判別しにくいときには、感度を少しづつ下げていくとノイズや水中の浮遊物が映りにくくなります。

感度を「8」まで下げると





先ほどの画像よりも反応が少なくなり群れが見やすくなります。感度設定を調整することで

ノイズや水中の浮遊物の反応を映りにくくすることで、より見やすくなります!!



ボトムの底質が画像の場所より硬いと感度「8」でもより強く反応が出ます!その場合には上記の設定よりもすこし下げると見やすくなります。

逆にボトムの底質が柔らかい場所ではビームの跳ね返りが弱くなるため画像よりも映りが弱くなってしまいます。その場合の感度は少し強めに設定してみてください。





ハミンバードの感度設定はMENUボタンを1回押すと出てきます。

カーソルの右と左で感度の上げ下げを行えます!!







まとめ

●感度は初期設定より少し下げると見やすくなります(個人差により見やすさが異なりますので見やすい感度に調整してください!)

●ボトムの底質に応じて感度を調節すると見やすくなります。

ボトムが硬い場所→感度は少し弱く

ボトムが柔らかい場所→感度は少し強め



 すでにお使いの方は2Dを今まで以上に駆使してみてください!

次回もお楽しみに!








本日ご紹介をしたされている機能搭載モデルはこちら↓

HELIX MEGA シリーズ http://www.okada-corp.com/products/?p=8270

HELIX SI シリーズ http://www.okada-corp.com/products/?p=8274

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆













Category :
HELIXシリーズ
マニュアル
未分類

2017.5.19

AUTO CHART LIVE(オートチャートライブ)で水位オフセット♪

こんにちは♪HUMMINBIRDブログです)^o^(

私は髪を切ったせいか風邪を引いてしまい、今週は週末の釣りに向けて体調を戻そうと必死です(*_*)





さて、本日はAUTO CHART LIVE(オートチャートライブ)の水位オフセット機能についてです☆

と、その前にAUTO CHART LIVEの機能についてご存じでない方はこちらをご覧ください☆

・AUTO CHART LIVEのコマーシャル動画



・AUTO CHART BLOG記事(機能紹介・操作紹介)



≪水位オフセットって??≫

ではでは水位オフセット機能についてです。

こちらの機能は時期によって変わる水位の調整することためのものです♪

つまり、、、AUTO CHART LIVEのデータ取りや、マップ使用時に水位調整をすることで、より実際に近い水位に設定することが可能になります。



ちょっとイメージしずらいと思いますので、画像にて説明です☆

下の画像は水位レベルのオフセットを初期設定の0mで表示した高滝湖の映像です。

等深線はAUTO CHART LIVEで作成をしたものとなります。

メニュー画面を消すとこのように表示されます♪

水位レベルのオフセットをプラス2mに設定するとこのようにAUTO CHART LIVEデータが自動で変更します。すべての場所で深くなっておいるので、全体的に青い(深い)マップに変わっていますね。



次は水位レベルをマイナス2mに設定しました。全体的に深度が浅い表示に変更されていますね。



実際の水位とロギングしたときの水位の差を設定することで、より実際の水位に近いAUTO CHART LIVEのマップデータが表示されます♪



≪水位オフセットの設定方法≫

設定は簡単です☆ メニューボタンを2回押して、『HBチャート』のメニューを開きます♪

その中の水位レベルのオフセットにカーソルを合わせて、変更可能です☆25㎝刻みでの調整が可能です♪

水位が下がればマイナスに設定水位が上がればプラスに設定です

〇AUTO CHART LIVE ロギング時より、水位が2m下がったら⇒水位のオフセットをマイナス2mに設定

〇AUTO CHART LIVE ロギング時より、水位が2m上がったら⇒水位のオフセットをプラス2mに設定



≪まとめ≫

AUTO CHART LIVEはその場で等深線図を作成してくれ非常に便利ですが、水位の変化は自動で反映はしてくれません!!

ご自身で水位レベルのオフセットを行い、より狙いを正確にしていきましょう♪

個人的には、スポーニングの今時期、深度の違いは気になるポイントなので細かい設定をオススメします☆



次回もお楽しみに!








本日ご紹介をしたされている機能搭載モデルはこちら↓

HELIX MEGA シリーズ http://www.okada-corp.com/products/?p=8270

HELIX SI シリーズ http://www.okada-corp.com/products/?p=8274

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆
















Category :
AUTO CHART LIVE
HELIXシリーズ
取扱関連

2017.5.12

チャートスクロール速度の設定方法♪

  こんにちはハミンバードブログです。

ゴールデンウィークは遠征をしたり、近くのフィールドに行ったりして良い釣果になった方も多かったのではないでしょうか!

今回はハミンバードならではの「チャートスクロール速度の設定」についてご説明します。



≪チャートスクロール速度とは??≫

画面の送りスピードを調節することが出来るハミンバードの機能です。このスクロール速度をボートの速度に合わせることで、より実際に近い形の映像を映し出すことが可能になります(・∀・)

ハミンバードではサイドイメージングモデル全てにこの機能が搭載されています☆(HELIX5シリーズ~HELIX12シリーズ)



では実際にこのスクロールスピードを変更した場合の映りの違いをご覧ください☆

(高滝湖にて撮影 HELIX 10 CHIRP MEGA SI GPS G2N)



ボートの速度に対してスクロール速度を上げすぎてしまうと・・・・

S00163

ご覧の通り、画像が伸びてしまいます。

(ストラクチャー撮影時:時速3㎞走行/スクロール速度5)



S00165

(ストラクチャー撮影時:時速3㎞走行/スクロール速度3)

逆にスクロール速度を下げすぎてしまうと鮮明な画像ではありますが、実際の形状とは違った形に映ってしまいます。ただし、スクロールスピードが遅いので、より広い範囲のボトム映像が画面に映っています。長い時間ストラクチャーが画面に残ります♪



 時速3km/hくらいでスクロール速度は4にしたときには画像のように綺麗に映りました♪

S00166



レンタルボートでの使用の際は、標準の設定値から少し下げると使いやすくなります。

船外機での魚探掛けを行う際は、少しスクロールスピードを上げると良いかもしれません。



≪スクロールスピードの設定方法≫

設定はメニューボタンを1回押すとスクロール速度メニューが表示されますので、わかりやすい設計です♪

S00162 S00153

MENUボタンを1回押す

②「チャートスクロール速度」メニューにカーソルを合わせ、矢印ボタン(左右)で速度変更

③お好みのスピードに合わせたらEXITボタンを押す

※数字を上げていくと速度が速くなり、数字を下げると送りスピードが遅くなります。



 プレゼンテーション1





最後にポイントのおさらい

1、サイドイメージを使用するときは、スクロール速度を合わせることで実際の形状に近い映像を捉えられます!

2、スクロール速度を落とすとより長い時間ストラクチャーが画面に映っているので、余裕を持ってGPSポイントをうてます。



本日ご紹介をしたスクロール速度調整機能が搭載されているモデルはこちら↓

HELIX MEGA シリーズ http://www.okada-corp.com/products/?p=8270

HELIX SI シリーズ http://www.okada-corp.com/products/?p=8274

HELIX 7 シリーズ(7月販売開始予定) http://www.okada-corp.com/products/?p=8277

HELIX 5 シリーズ(G2モデル 7月販売開始予定) http://www.okada-corp.com/products/?p=8280



次回もお楽しみに!

――――――――――――――――――――――――――――――――――――――――――

 HUMMINBIRD Facebookページはこちら☆

「いいね!」お願いします☆







Category :
HELIXシリーズ
サイドイメージ
マニュアル
未分類

ブログ内検索

Calender

« 2022年5月
Mo Tu We Th Fr Sa Su
 1
2345678
9101112131415
16171819202122
23242526272829
3031
